Рекомендуемые МЭК меры предосторожности для непроводящих трубопроводов

В случае монтажа непроводящих трубопроводов на АЗС, Международная электротехническая комиссия (МЭК) рекомендует соблюдение следующих мер предосторожности:

  • Во избежание образования точечных отверстий, труба должна иметь электрическую прочность на пробой 100 кВ, а толщину полиэтиленовой стенки не менее 4 мм.
  • Контакты сварных муфт должны быть закрыты или заземлены
  • Все металлические части соединений и труб должны быть заземлены
  • Заземление необходимо регулярно проверять
  • Отрезки труб (в камерах) допускается оставлять незакопанными на как можно меньшее время
  • Скорость потока необходимо ограничивать 2,8 м/с (возможно, этого недостаточно для биотоплива, которое может образовывать более сильный статический заряд)
  • В незакопанных трубах не допускается наличие топлива
  • Предохранительные клапаны с механизмом взаимоблокировки должны устанавливаться на сливных линиях во избежание попадания воздуха в систему и его смешивания с парами топлива.
  • и т.д.

Токопроводящие трубы (пластиковые трубы с рассеивающим покрытием) требуют меньше мер предосторожности:

  • Заземление покрытия
  • Регулярная проверка заземления

Токопроводящие трубопроводы KPS требуют меньше работ при монтаже и обслуживании. Скорость потока топлива в токопроводящем трубопроводе не ограничена, независимо от компонентов биотоплива в топливе!

Непроводящая система с правильным соединением и заземлением всех металлических предметов:

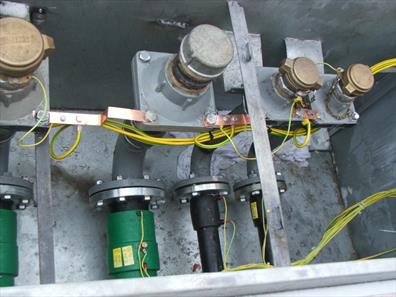

Правильное заземление

Обратите внимание, что в полном соответствии с требованиями безопасности, эта сливная точка также должна оснащаться предохранительными клапанами с механизмом взаимоблокировки на точках подсоединения слива.

Непроводящие системы обычно устанавливаются без соединения и заземления металлических предметов:

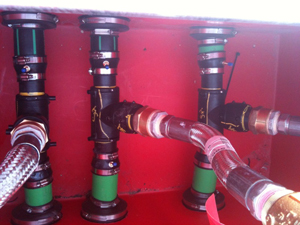

Без заземления

В непроводящих системах все металлические объекты в шахтах резервуара и колонок должны быть соединены и заземлены. Соединение и заземление необходимо регулярно проверять, что связано с потерями времени и расходами даже для небольших станций.
